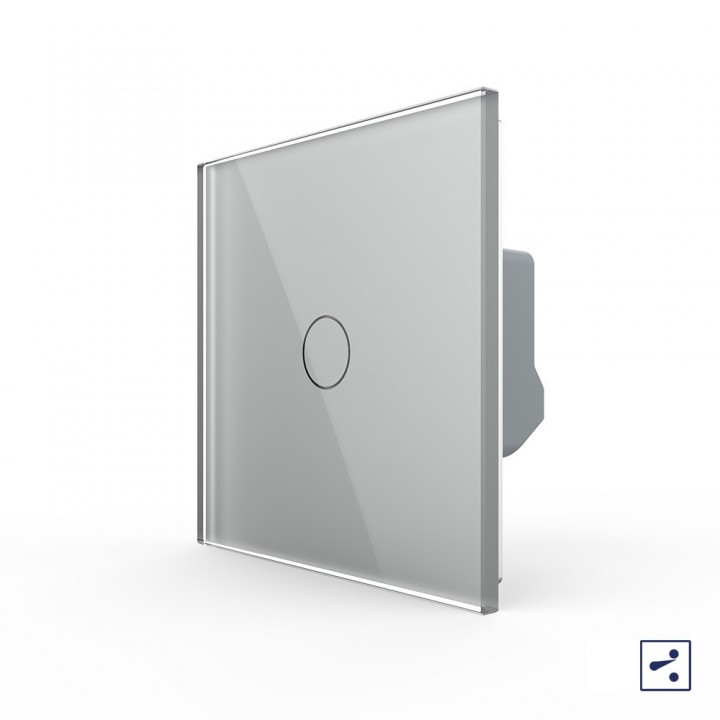

Сенсорный проходной выключатель Livolo 1 клавиша 1 модуль VL-C701S-15

Одноклавишный проходной/перекрестный сенсорный выключатель со стеклянной лицевой панелью LIVOLO VL-C701S-15 серого цвета позволяет управлять освещением одной линии нагрузки из двух или трех мест. При подключении 4-х и более выключателей в одну цепь управления, может происходить сбой в их работе.

Включение/выключение освещения осуществляется одним легким прикосновением. Мягкая светодиодная подсветка позволит с легкостью найти выключатель в темном помещении.

Для установки выключателя не требуется переделывать проводку.
Устанавливается в круглый подрозетник в комплекте со стеклянной лицевой панелью (в комплекте).

Эксплуатация

1. Коснитесь сенсора для вкл/выкл света.
2. Выключатель имеет двухцветную светодиодную подсветку клавиши. Красный цвет - выключатель включен, синий цвет - выключен.
3. Рабочее напряжение: 110-240 В, 50-60 Гц.
4. Мощность нагрузки: 5 Вт/Клавиша - 1000 Вт/Клавиша. Выключатель может немного нагреваться, когда включен.
5. Избегайте использования нагрузок, превышающих номинальный выходной ток 5 А/Клавиша.
6. Подходит для эксплуатации с любыми типами ламп.
7. Если выключатель не работает должным образом, отключите питание на 1 минуту, а затем снова включите.
8. Срок службы: 100 000 переключений. Гарантия 12 мес.

Размер сенсорного проходного выключателя 80*80 мм

Комплект поставки

• Сенсорный проходной выключатель Livolo
• шурупы для крепления;
• инструкция;
• коробка

Возможно подключить до 8 выключателей в одну цепь

Коммутацию выполняет Главный выключатель, Второстепенные выключатели передают команду включить / выключить Главном выключателю по COM соединению.

Подключение:

1. Подключите лампу к L1 и / или L2.
2. Подключите фазу к Lin.
3. Соедините COM клеммы выключателей.
4. Запрограммируйте выключатели.

Программирование:

1. Прикоснитесь к сенсору Главного выключателя и удерживайте палец до звукового сигнала (примерно 5 секунд).
2. Нажмите сенсора Второстепенного выключателя.

Сброс программирования:

Прикоснитесь к сенсору Главного выключателя и удерживайте до звукового сигнала (примерно 10 секунд). Программирование будет аннулирован.

Внимание!

1. Функция проходного переключателя начинает работать только после программирования. Без программирования свет будет включать только Главный выключатель.
2. Не работает в паре в клавишными проходными выключателями.

Установка

1. Перед установкой отключите напряжение электросети.
2. Монтаж следует выполнять в соответствии с монтажными схемами. Выключатель монтируется в круглый подрозетник европейского стандарта.
3. Не рекомендуется подавать электричество и прикасаться к электронным деталям устройства без установленной стеклянной панели
