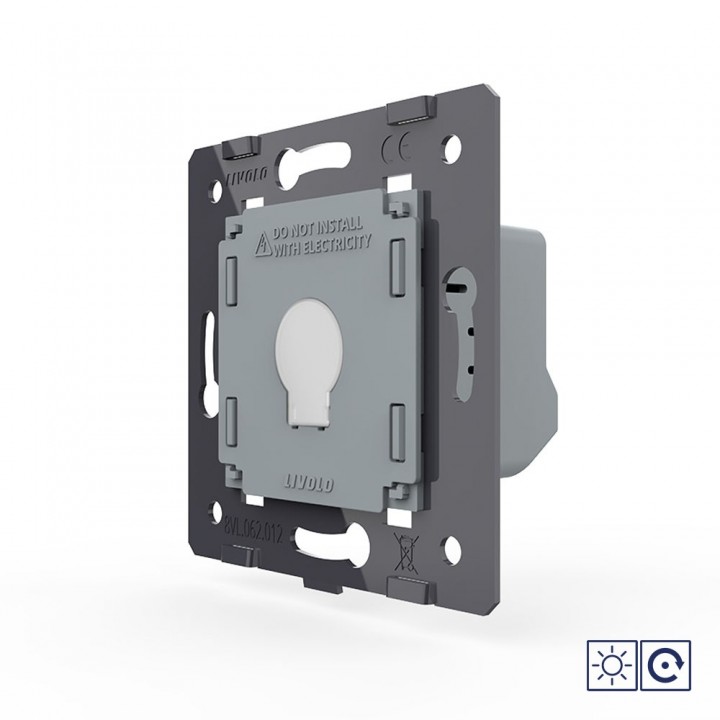

Сенсорный импульсный выключатель (механизм) сухой контакт 1 сенсор Livolo VL-FC1HN-2G

Механизм сенсорная кнопка 1 сенсор. Импульсный выключатель Сухой контакт Livolo VL-C701IH

Беспотенциальные выключатели используются, когда выключатель Livolo не должен напрямую управлять источником света, но должен подавать сигнал для модуля, который управляет источником света (например, модули Fibaro, LOXONE, другие устройства Z-Wave...)

Этот тип выключателя в основном предназначен для использования с интеллектуальными системами Умный дом, которым необходим так называемый "сухой контакт реле".

Сенсорный выключатель без фиксации LIVOLO VL-C701IH с сухим контактом требует напряжения питания 230 В переменного тока, а также нейтрального провода N. Выключатель работает в режиме №2, контакт замкнут только во время прикосновения к сенсору. С использованием данного типа выключателя можно коммутировать 12 В, 24 В, 115 В или 230 В. Максимальная нагрузка на Сухой контакт - 1000 Вт.

Совместимые интеллектуальные проводные системы:

• LOXONE - кнопочная система 24 В (контакты 230 В / 24 В постоянного тока)
• Прямое управление светодиодным освещением 230 В переменного тока
• Все остальные 230V-системы

Дополнительная информация:

• Сенсорный выключатель с сухим контактом - это специальный выключатель, и мы рекомендуем вам ознакомиться с ее подробными техническими параметрами перед ее использованием.
• Мягкая синяя подсветка сенсорного экрана служит ориентировочным светом, поэтому вы можете легко найти переключатель ночью

Особенности

• Сухой контакт без фиксации
• Простая и быстрая установка с помощью винтового соединения
• Возможна установка как в стандартные, так и в глубокие монтажные коробки
• Может быть установлен горизонтально или вертикально
• Возможно установить до 5 штук в одну рамку
• Крепится к монтажной коробке винтами
• Прочный окрашенный металлический суппорт
• Может использоваться с любым источником света от 1 Вт до 1000 Вт
• Используется с рамкой из закаленного стекла
• Емкостный сенсор
• Сдержанная подсветка синего и красного цветов

Размер

Габаритные размеры позволяют установить выключатель в монтажные коробки любых строительных стандартов, принятых в нашей стране. Всё это значительно облегчает самостоятельный монтаж выключателей — без сверления и прочих хлопотных операций.

Комплект поставки

• сенсорный выключатель Livolo VL-C701IH
• шурупы для крепления;
• инструкция;
• коробка.

Схема подключения Livolo VL-C701IH

Клеммы вход и выход замыкаются при прикосновении к сенсору, размыкаются - при повторном прикосновении к сенсору.

Схема подключения нагрузки которая работает от 220 вольт

Инструкция

Предназначен для монтажа с сенсорной панелью

Сенсорная панель приобретается дополнительно.
